Изоляторы ПС-70, ПС-120, ШС-10 Д, ШФ-20 Г

Технические характеристики ПС-70Е

Минимальная механическая разрушающая нагрузка, кН70

Минимальная механическая разрушающая нагрузка остатка изолятора, кН56Диаметр (D), мм.225
Строительная высота (Н), мм.127/146
Сферическое соединение (d), мм.16
Длина пути утечки, мм.320
Пробивное напряжение в изоляционной среде, кВ130
Выдерживаемое напряжение 50 Гц (в сухом состоянии), кВ70
Выдерживаемое напряжение 50 Гц (под дождем), кВ40
Выдерживаемое импульсное напряжение 1,2/50, кВ+100/-100
Масса, кг.3,4/3,6

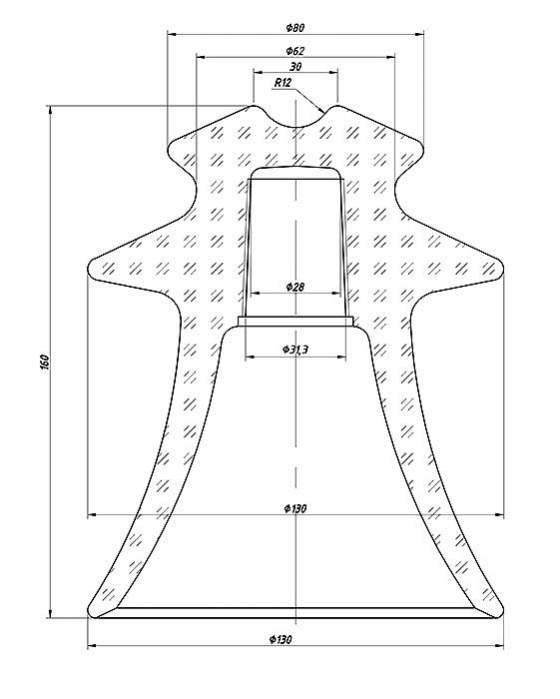

Изолятор ШС-10Д - описание

Изолятор ШС-10Д предназначен для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 610 кВ частотой до 100 Гц при температуре окружающего воздуха от 60 до + 50 оС. Провод может быть закреплен в желобе или на шейке изолятора. Изолятор ШС-10Д монтируется на стандартных штырях с использованием колпачков типа «К» и «КП».

Изготавливается по ТУ 34.13.1001288.

Соответствует ГОСТ 1232.

shs-10djpg

Подробные технические характеристики изоляторов серии ШФ-20Г:

Наименование параметра ШФ-20Г

 Номинальное напряжение 20 кВ

Минимальная разрушающая нагрузка на изгиб 13 кН Д

лина пути утечки, не менее 400±11 мм

Напряжение, не менее выдерживаемое 50 Гц (в сухом состоянии) 85 кВ выдерживаемое 50 Гц (под дождем) 65 кВ выдерживаемое импульсное 125 кВ пробивное в изоляционной среде 180 кВ

Температура окружающей среды -60°C – +50°C

Соответствие требованиям ТУ У 26.2 – 00214652 – 003:2010 ГОСТ 1232-93, ДСТУ 2202-93

Диаметр штыря (крюка) для крепления изолятора Ø 22 мм

Размеры Диаметр тарелки, ØD Ø 175 мм Строительная высота, H 185 мм

Масса 3,5 кг
